A-ABSF 시리즈 | 고토크 엘보우 오일프리 공압 렌치 - M&L Mizhilan에서 공압 드라이버, 대만 Mizhilan 공압 공구, 고품질 오일프리 모터 제품 구매 - 산업용 등급의 저반동 및 저소음

고품질 오일프리 모터(M&L 2세대 모터)는 고정밀 산업에 적합하며 높은 잠금 반복성을 가지고 있습니다.
외부 토크 조정 링을 사용하면 토크 값을 더 쉽게 조정할 수 있습니다.
정방향 및 역방향 스위치 설계를 통해 도구가 나사를 쉽게 잠그고 제거할 수 있습니다.
90도 엘보 디자인으로 좁은 작업 영역에서도 작업이 가능합니다.

모델	로드 속도 없음	무게	총 길이	지름	소음 값	공기압	최소 파이프 직경	압력 흐름	토크 범위	사각 머리	정확성	잠금 능력
	rpm	kg	mm	mm	±2dBA	Kg/cm²	mm	l/S	Nm	평방	%	기계 치아	셀프 태핑
	rpm	kg	mm	mm	±2dBA	Kg/cm²	mm	l/S	Nm	평방	%	기계 치아	셀프 태핑
A71500ABSF	700	1.6	350	34	78	6.0	8.0	9	6-18	3/8'	±5	M6.2-M9.2	M5.0-M7.1
A72000ABSF	430	1.6	350	34	78	6.0	8.0	9	10-25	3/8'	±5	M7.5-M10.0	M6.0-M8.0
A72500ABSF	350	1.6	350	34	78	6.0	8.0	9	10-28	3/8'	±5	M7.5-M10.8	M6.0-M8.6
A73000ABSF	250	2.5	400	42	82	6.0	8.0	11	10-40	1/2'	±5	M7.5-M11.8	M6.0-M9.4
A74000ABSF	180	2.5	400	42	82	6.0	10.0	11	35-60	1/2'	±5	M11.5-M13.2	M9.0-M10.8
A74500ABSF	130	2.6	400	42	82	6.0	10.0	11	35-70	1/2'	±5	M11.5-M14.0	M9.0-M11.2
A75000ABSF	100	3.0	400	42	82	6.0	10.0	11	40-120	1/2'	±5	M11.8-M16.8	M9.4-M13.3

▲ 사양은 사전 예고 없이 변경될 수 있습니다.
★【맞춤 제작】고객의 요구에 따라 전용 사양을 맞춤 설정할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
★ [팁] 토크 값 범위는 참고용이며, 실제 토크 성능은 사용 조건 및 환경에 따라 달라질 수 있습니다.
★ [Tip] 부품의 내구성을 확보하고 공구의 수명을 연장하기 위해 작동 중 작동 토크는 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.

지속적인 급유 없이 낮은 모터 출력 간헐적인 급유 시간 전력

1. 토크 외장

작업자가 토크를 부적절하게 조정하는 것을 방지하기 위해 토크 값을 표준 값으로 설정하는 것이 안전 설계의 목적입니다. 동시에 공압 공구를 작동할 때 토크 외장의 특수 구조가 필요한 설계입니다. 안전 고려 사항과 공구 손상으로 인한 충격 방지를 위해 이 사용 설명서에 따라 공구를 작동하고 다음 사항에 특별한 주의를 기울이십시오. 토크 덮개를 보호하지 않고 이 공압 공구를 작동하는 것은 금지되어 있습니다.

2. 공기 흡입 너트

주요 공기압 공급원과 일상 유지보수용 오일 충전 구멍은 당사에서 제공하는 1/4' 파이프 조인트를 사용하십시오. 이는 다양한 사양(PT19, NPT18, PS19)과 일치할 수 있습니다. 조립하기 전에 파이프에 이물질이 없는지 주의하십시오. 등등

3. 렌치

복합 재료 설계에는 철판이 포함되어 있으며 내열성 플라스틱으로 덮여 있습니다. 렌치를 누르면 공압 공구가 즉시 시작될 수 있습니다. 패스너가 설정된 토크로 잠기면 공압 공구는 즉시 움직임을 멈춥니다. 이때 렌치를 풀어 재설정합니다.

4. 정방향 및 역방향 스위치

이 정방향 및 역방향 스위치의 편리한 설계로 운전자는 이 설계를 통해 모터 회전 방향을 신속하게 조정하고 변경할 수 있습니다.

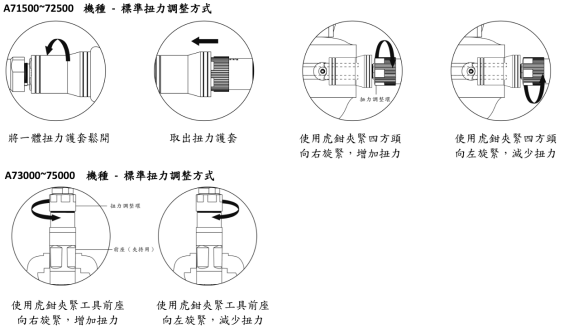

5. 토크 방식 조정

큰(단단) 토크와 작은(느슨한) 토크의 조정이 용이합니다. 토크 조정 링을 오른쪽으로 돌려 조이면 토크가 증가하고 커집니다. 조정 링을 왼쪽으로 돌려서 풀면 토크가 감소하고 작아집니다.

[공구의 토크가 크기 때문에 안전상의 이유로 공구를 바이스로 고정하십시오. 경고: 부적절한 작동으로 인해 공구가 손상될 수 있습니다. ]

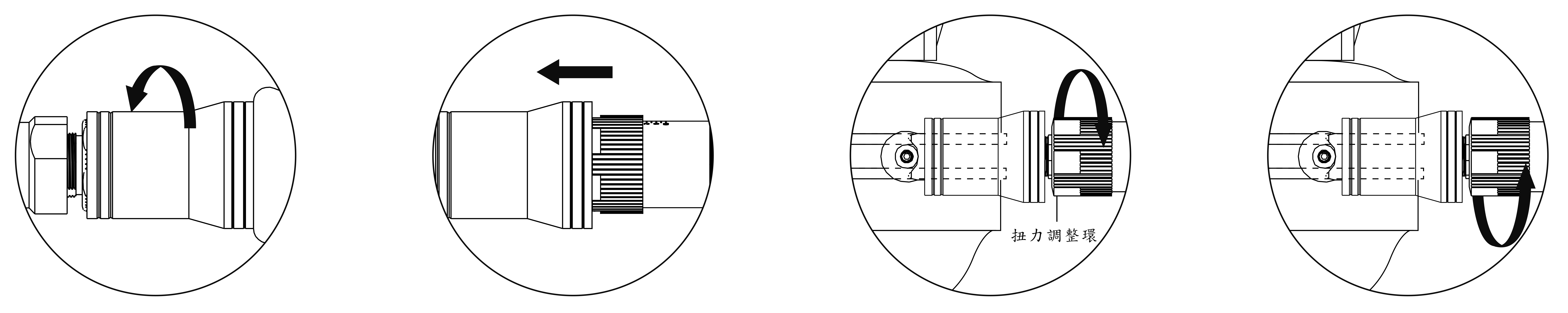

6. A71500~72500ABSF 모델 - 표준 토크 조정 방식

A7150072500ABSF 모델 - 표준 토크 조정 방법

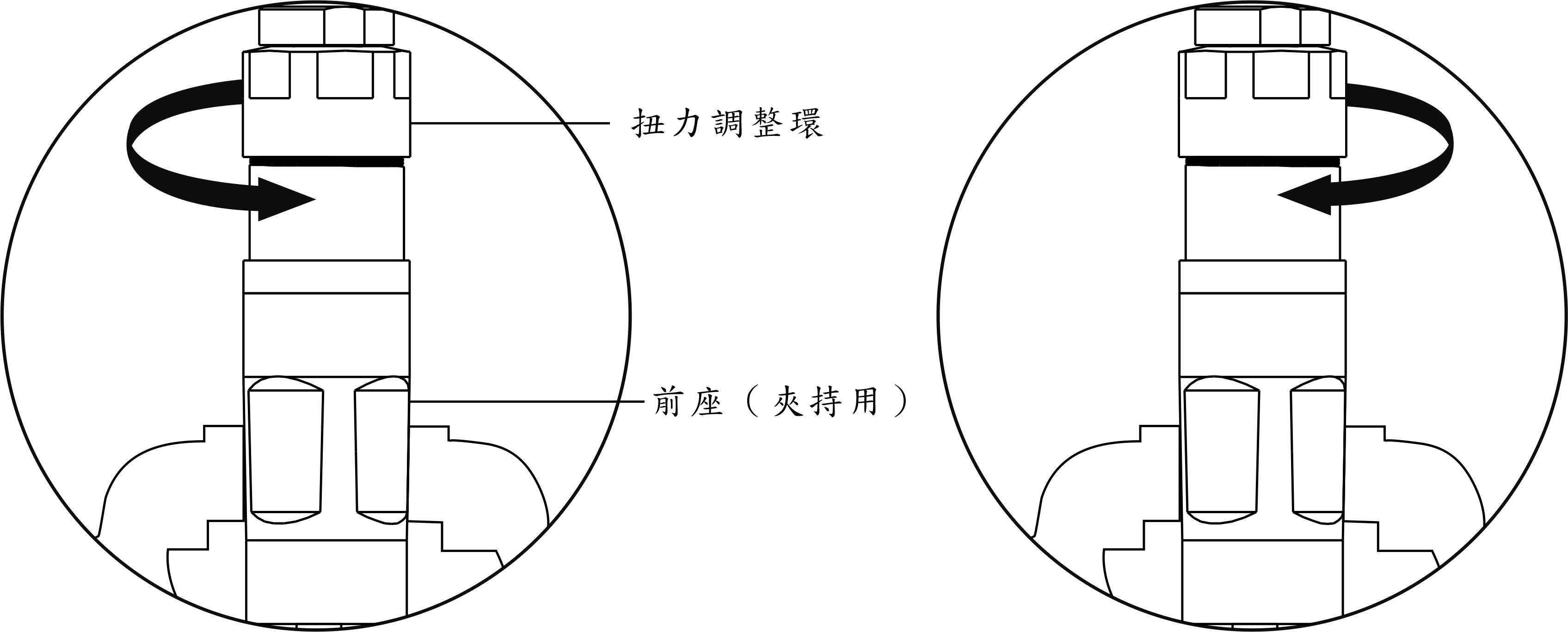

7. A73000~75000ABSF 모델 - 표준 토크 조정 방식

A7300075000ABSF 모델 - 표준 토크 조정 방식

Q1: 공구의 권장 작동 토크는 얼마입니까? 올바른 모델을 선택하는 방법은 무엇입니까?
A: 부품의 내구성을 보장하고 공구 수명을 연장하려면 작동 중 작동 토크가 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 예를 들어 본 공구의 최대 토크가 40N·m인 경우 실제 작동 토크는 30N·m 이내로 제어하는 것이 좋습니다.
예: 고객의 실제 작업 요구 사항이 40N·m인 경우 공구가 안전한 범위 내에서 안정적으로 작동하고 서비스 수명을 연장하려면 A74000ABSF 또는 A74500ABSF와 같은 더 높은 토크 모델로 업그레이드하는 것이 좋습니다.
Q2: 하이토크 오일프리 시리즈의 토크는 어떻게 조정하나요?
A: 토크가 크거나(단단할 때) 작을 때(느슨할 때) 토크 조절이 쉽습니다. 토크 조정 링을 오른쪽으로 돌려 조이면 토크가 증가합니다. 조정 링을 왼쪽으로 돌려서 풀면 토크가 감소하고 작아집니다.
[공구의 토크가 크기 때문에 안전상의 이유로 공구를 바이스로 고정하십시오. 경고: 부적절한 작동으로 인해 공구가 손상될 수 있습니다. ]
Q3: 하이토크 엘보 세트를 분해하고 조립하는 방법은 무엇입니까?
A: 공압 공구 분해 튜토리얼 |을 참조하십시오. 하이토크 엘보 세트 분해 및 조립완성 설명 영상입니다.
Q4: 오일 프리 공압 공구에는 추가 장비가 필요합니까?
A: 예, 습기를 효과적으로 필터링하고 공구 내부 메커니즘의 손상을 방지하려면 오일 프리 공압 공구를 공기 건조기와 함께 사용해야 합니다.
