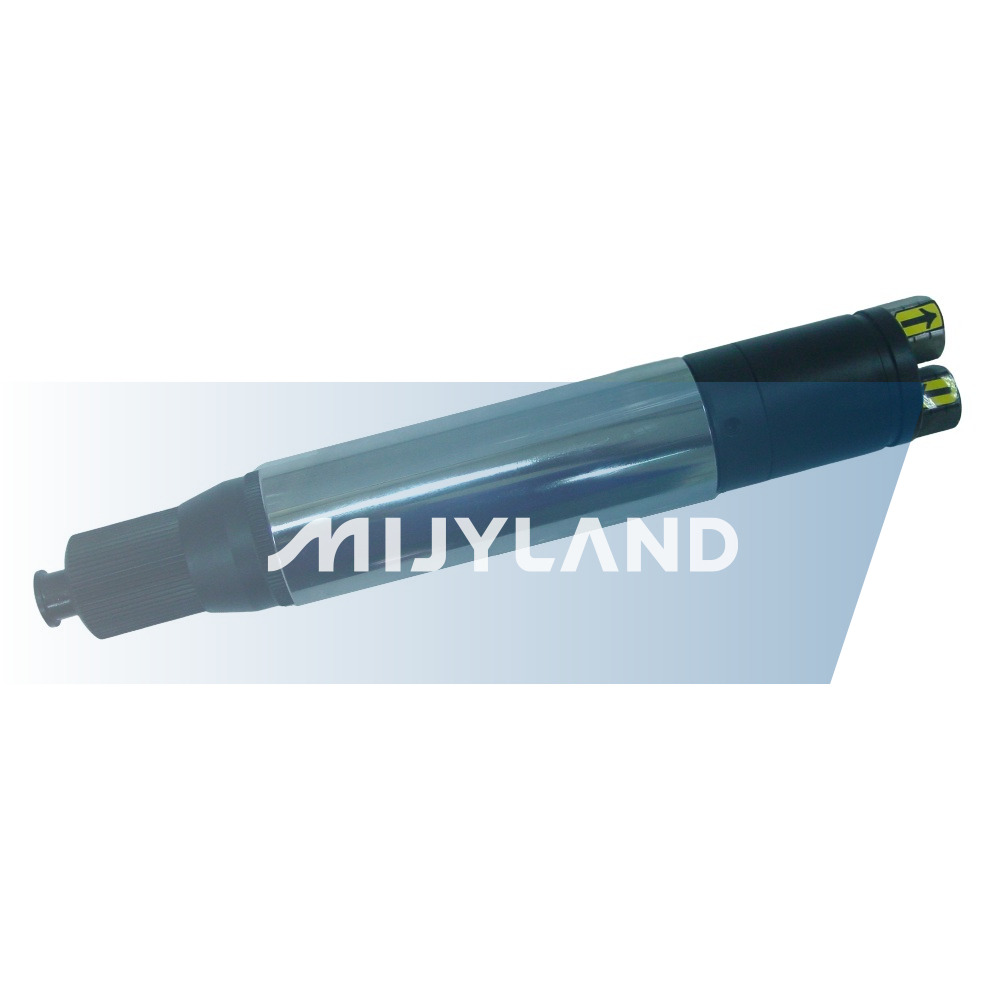

T10MB/OE,T20MB/OE,T30MB/OE,T35MB/OE,T38MB/OE,T40MB/OE,T45MB/OE,T48MB/OE,T50MB/OE,T55MB/OE,T60MB/OE,T65MB/OE,T68MB/OE
자동화된 산업용 도구
자동 정지, 토크 어시스트 암
자동 환기 드라이버 유형
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| 가용성 상태: | |
| 수량： | |
부하가 사전 설정된 토크 값에 도달하면 공기 모터가 자동으로 정지합니다.
2구 환기 시작, 정방향 회전만 가능(잠금 나사), 환경 친화적입니다.
이 자동 공압 드라이버는 철제 중간 및 외부 베이스를 채택하고 자동화 기계에 사용하기에 적합합니다.
독특한 색상 관리 시스템은 단순한 색상을 사용하여 다양한 토크 크기를 구별하고 효과적인 토크 품질 관리를 수행하며 모든 자동화 도구에 적합합니다.
부하가 사전 설정된 토크 값에 도달하면 공기 모터가 자동으로 정지합니다.
2구 환기 시작, 정방향 회전만 가능(잠금 나사), 환경 친화적입니다.
이 자동 공압 드라이버는 철제 중간 및 외부 베이스를 채택하고 자동화 기계에 사용하기에 적합합니다.
독특한 색상 관리 시스템은 단순한 색상을 사용하여 다양한 토크 크기를 구별하고 효과적인 토크 품질 관리를 수행하며 모든 자동화 도구에 적합합니다.
모델 | 로드 속도 없음 | 무게 | 크기 | 공기압 | 최소 파이프 직경 | 공기 소비량 | 토크 범위 | 정확성 | 잠금 능력 | |||
A | B | C | 기계 치아 | 셀프 태핑 | ||||||||
rpm | g | mm | mm | mm | Kg/cm3 | mm | m³/분 | Kgf-cm | % | |||
T10MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/OE | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/OE | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/OE | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/OE | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/OE | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/OE | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/OE | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/OE | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 사양은 사전 예고 없이 변경될 수 있습니다.
★【맞춤 제작】고객의 요구에 따라 전용 사양을 맞춤 설정할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
★ [팁] 토크 값 범위는 참고용이며, 실제 토크 성능은 사용 조건 및 환경에 따라 달라질 수 있습니다.
★ [Tip] 부품의 내구성을 확보하고 공구의 수명을 연장하기 위해 작동 중 작동 토크는 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.
모델 | 로드 속도 없음 | 무게 | 크기 | 공기압 | 최소 파이프 직경 | 공기 소비량 | 토크 범위 | 정확성 | 잠금 능력 | |||
A | B | C | 기계 치아 | 셀프 태핑 | ||||||||
rpm | g | mm | mm | mm | Kg/cm3 | mm | m³/분 | Kgf-cm | % | |||
T10MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MB/OE | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MB/OE | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MB/OE | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MB/OE | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MB/OE | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MB/OE | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MB/OE | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MB/OE | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MB/OE | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MB/OE | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 사양은 사전 예고 없이 변경될 수 있습니다.
★【맞춤 제작】고객의 요구에 따라 전용 사양을 맞춤 설정할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
★ [팁] 토크 값 범위는 참고용이며, 실제 토크 성능은 사용 조건 및 환경에 따라 달라질 수 있습니다.
★ [Tip] 부품의 내구성을 확보하고 공구의 수명을 연장하기 위해 작동 중 작동 토크는 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.
PLC 자동화 도구는 정확한 토크 제어를 위해 M5 신호 구멍에 연결할 수 있으며 플로팅 잠금 장치, 슬라이딩 톱니 또는 잠금 장치 누락을 방지할 수 있습니다.
부하가 미리 설정된 토크 값에 도달하면 공압 드라이버 클러치가 작동하고 모터가 자동으로 작동을 멈춥니다.
파이프라인을 구성할 때 정수 필터, 압력 조절 밸브, 오일 주입기 및 기타 장비를 설치해야 합니다.
공기압 파이프 직경 및 사용 공기압 선택은 공압 드라이버의 사양표를 참조하십시오.
자동화된 도구를 설치할 때 도구가 파이프라인 공기압에 의해 방해를 받지 않도록 급속 배기 밸브를 설치해야 합니다.
압력 센서를 사용하여 공압 드라이버의 M5 신호 커넥터에 연결합니다.
[참고] OE 친환경 공구의 검은색 공기 흡입구는 공기 흡입구이고, 은색 공기 흡입구는 배기용입니다. 흡기 방향과 배기 방향이 바뀌면 모터 작동에 영향을 미칩니다.
【메모】
| 상징 | 부품명 |
| P | 공기압 소스 |
| A | 정수 필터 |
| B | 압력 조절 밸브 |
| C | 아첨꾼 |
| D | 솔레노이드 밸브 |
| E | 급속 배기 밸브 |
| F | M5 압력 센서 |
| S | 공압 드라이버 |
| X1 | 1/4' PT 은색 육각형 배기 구멍 |
| X2 | 1/4' PT 검은색 육각형 공기 흡입구 |
| M5 | M5 신호 구멍 |
PLC 자동화 도구는 정확한 토크 제어를 위해 M5 신호 구멍에 연결할 수 있으며 플로팅 잠금 장치, 슬라이딩 톱니 또는 잠금 장치 누락을 방지할 수 있습니다.
부하가 미리 설정된 토크 값에 도달하면 공압 드라이버 클러치가 작동하고 모터가 자동으로 작동을 멈춥니다.
파이프라인을 구성할 때 정수 필터, 압력 조절 밸브, 오일 주입기 및 기타 장비를 설치해야 합니다.
공기압 파이프 직경 및 사용 공기압 선택은 공압 드라이버의 사양표를 참조하십시오.
자동화된 도구를 설치할 때 도구가 파이프라인 공기압에 의해 방해를 받지 않도록 급속 배기 밸브를 설치해야 합니다.
압력 센서를 사용하여 공압 드라이버의 M5 신호 커넥터에 연결합니다.
[참고] OE 친환경 공구의 검은색 공기 흡입구는 공기 흡입구이고, 은색 공기 흡입구는 배기용입니다. 흡기 방향과 배기 방향이 바뀌면 모터 작동에 영향을 미칩니다.
【메모】
| 상징 | 부품명 |
| P | 공기압 소스 |
| A | 정수 필터 |
| B | 압력 조절 밸브 |
| C | 아첨꾼 |
| D | 솔레노이드 밸브 |
| E | 급속 배기 밸브 |
| F | M5 압력 센서 |
| S | 공압 드라이버 |
| X1 | 1/4' PT 은색 육각형 배기 구멍 |
| X2 | 1/4' PT 검은색 육각형 공기 흡입구 |
| M5 | M5 신호 구멍 |
P1은 드라이버가 시작될 때 M5 신호 구멍에 의해 감지된 압력을 나타냅니다.
P0은 토크가 목표 값에 도달하면 M5 신호 구멍이 공기 압력을 켜짐에서 꺼짐으로 변경하고 압력 값이 0이 됨을 의미합니다.
압력 스위치 P1과 P0은 각각 On과 Off를 나타내며, 이를 통해 PLC에 통보됩니다.
Ts1은 공차 영역보다 작으므로 플로팅 잠금을 의미하고, Ts2는 잠금 공차 영역 내에 있으면 잠금이 완료되었음을 의미하며, Ts3은 공차 영역보다 크면 나사가 미끄러지는 것을 의미합니다.
P1은 드라이버가 시작될 때 M5 신호 구멍에 의해 감지된 압력을 나타냅니다.
P0은 토크가 목표 값에 도달하면 M5 신호 구멍이 공기 압력을 켜짐에서 꺼짐으로 변경하고 압력 값이 0이 됨을 의미합니다.
압력 스위치 P1과 P0은 각각 On과 Off를 나타내며, 이를 통해 PLC에 통보됩니다.
Ts1은 공차 영역보다 작으므로 플로팅 잠금을 의미하고, Ts2는 잠금 공차 영역 내에 있으면 잠금이 완료되었음을 의미하며, Ts3은 공차 영역보다 크면 나사가 미끄러지는 것을 의미합니다.
Q1: 공구 토크를 조정하는 방법은 무엇입니까?
A: 토크 조정 링을 회전하십시오.
- 우회전 → 토크 증가(타이트)
- 좌회전 → 토크 감소(풀림)
참고: 도구의 토크가 크기 때문에 조정을 위해 도구를 바이스에 고정하십시오. 부적절한 작동으로 인해 공구가 손상될 수 있습니다.
Q2: 파이프 조인트를 설치하기 전에 주의해야 할 사항은 무엇입니까?
A: 먼저 배관에 이물질이 없는지 확인하고 조인트가 깨끗하고 손상되지 않았는지 확인하십시오. 올바르게 설치하면 공기 압력 이상 및 공구 오작동을 방지할 수 있습니다.
Q3: 공기 덕트를 계획하는 방법은 무엇입니까?
A: 공기관은 주 공기관, 분기 공기관 및 공기 압력관으로 구분됩니다.
- 주 공기관 압력은 7~9kg/cm²로 유지하는 것이 좋으며, 내경은 최소 1인치 이상이어야 합니다.
- 공기압 튜브의 길이는 3m(직선을 펴서 계산)를 넘지 않는 것이 좋습니다.
- 압력은 3점 조합 또는 압력 조절 밸브로 조절됩니다. 공구 매뉴얼의 '공기압 및 최소 배관 직경' 사양표를 참조하시기 바랍니다.
현장 환경을 개선할 수 없고 압력이 부족한 경우 토크가 더 큰 모델을 구입하는 것이 좋습니다.
Q4: 공기압 파이프라인을 깨끗하게 유지하는 방법은 무엇입니까?
A: 습기와 먼지가 쌓이지 않도록 파이프라인과 퀵 커넥터를 정기적으로 청소하십시오. 장기간 청소를 방치하면 파이프 내경이 수축되어 공기 흐름과 도구 성능에 영향을 미칠 수 있습니다.
Q1: 공구 토크를 조정하는 방법은 무엇입니까?
A: 토크 조정 링을 회전하십시오.
- 우회전 → 토크 증가(타이트)
- 좌회전 → 토크 감소(풀림)
참고: 도구의 토크가 크기 때문에 조정을 위해 도구를 바이스에 고정하십시오. 부적절한 작동으로 인해 공구가 손상될 수 있습니다.
Q2: 파이프 조인트를 설치하기 전에 주의해야 할 사항은 무엇입니까?
A: 먼저 배관에 이물질이 없는지 확인하고 조인트가 깨끗하고 손상되지 않았는지 확인하십시오. 올바르게 설치하면 공기 압력 이상 및 공구 오작동을 방지할 수 있습니다.
Q3: 공기 덕트를 계획하는 방법은 무엇입니까?
A: 공기관은 주 공기관, 분기 공기관 및 공기 압력관으로 구분됩니다.
- 주 공기관 압력은 7~9kg/cm²로 유지하는 것이 좋으며, 내경은 최소 1인치 이상이어야 합니다.
- 공기압 튜브의 길이는 3m(직선을 펴서 계산)를 넘지 않는 것이 좋습니다.
- 압력은 3점 조합 또는 압력 조절 밸브로 조절됩니다. 공구 매뉴얼의 '공기압 및 최소 배관 직경' 사양표를 참조하시기 바랍니다.
현장 환경을 개선할 수 없고 압력이 부족한 경우 토크가 더 큰 모델을 구입하는 것이 좋습니다.
Q4: 공기압 파이프라인을 깨끗하게 유지하는 방법은 무엇입니까?
A: 습기와 먼지가 쌓이지 않도록 파이프라인과 퀵 커넥터를 정기적으로 청소하십시오. 장기간 청소를 방치하면 파이프 내경이 수축되어 공기 흐름과 도구 성능에 영향을 미칠 수 있습니다.
