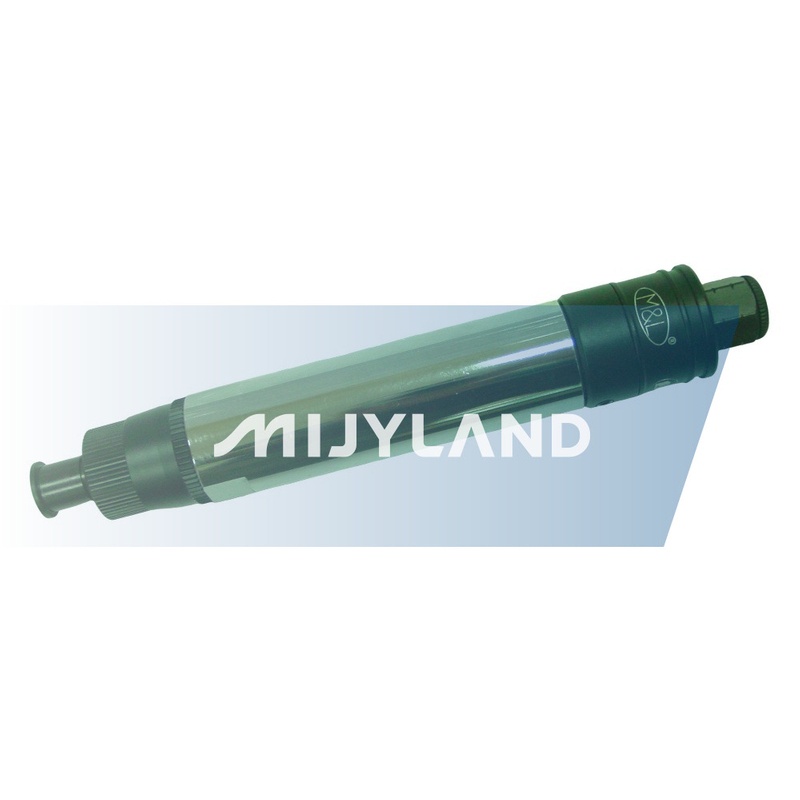

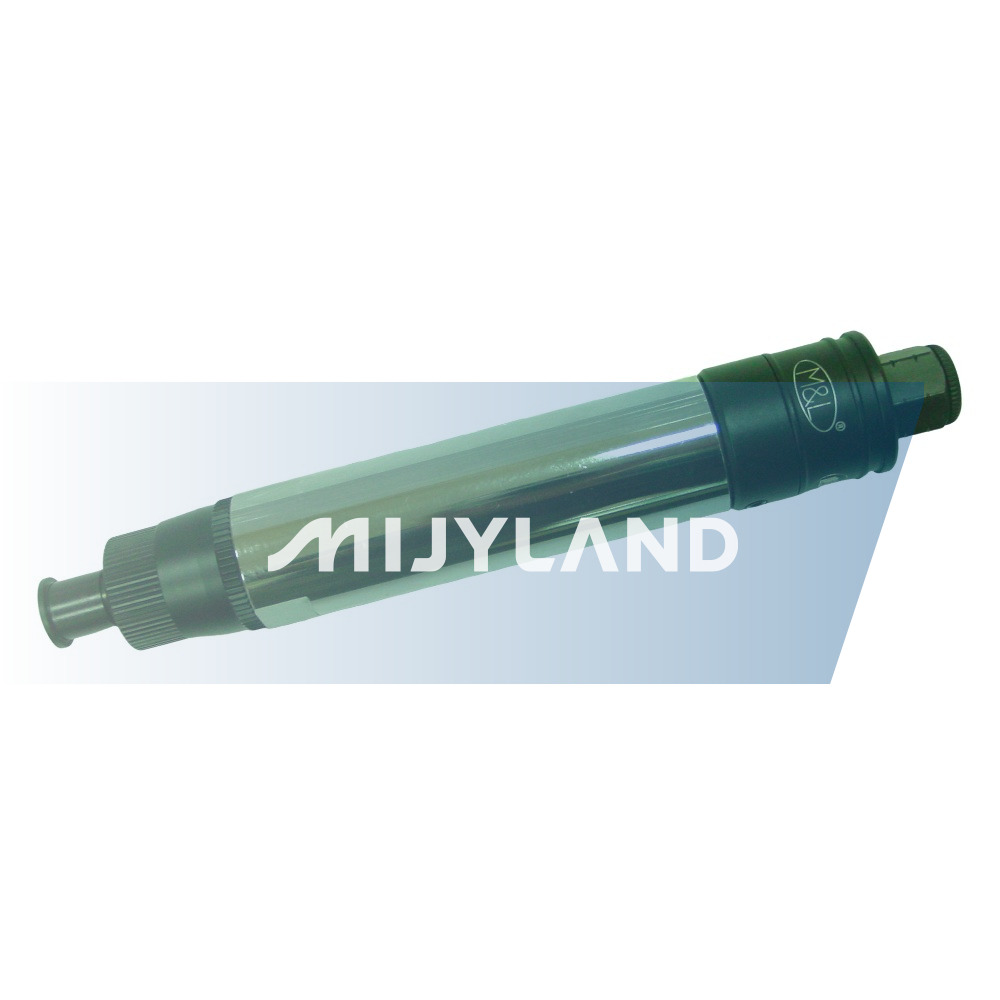

T10MBD,T20MBD,T30MBD,T35MBD,T38MBD,T40MBD,T45MBD,T48MBD,T50MBD,T55MBD,T60MBD,T65MBD,T68MBD
자동화된 산업용 도구
수동 정지
자동 환기 드라이버 유형
| SKU: | |
|---|---|
| 가용성 상태: | |
| 수량： | |
1구 환기가 시작되고 정방향 회전(잠금 나사)만 가능하며 클러치 작동은 없으며 공기 모터는 미리 설정된 토크 값에 도달한 후 자동으로 정지합니다.
자동화 기계에 사용하기에 적합한 철제 중간 및 외부 시트를 채택하여 안정적인 작동을 제공합니다.
외부에서 조정 가능한 설계를 통해 엔지니어는 토크를 쉽게 조정할 수 있으며 조정 링을 통해 토크의 증가 또는 감소를 제어할 수 있습니다.
M5 신호 구멍은 공구의 시작과 정지를 감지할 수 있으며 나사가 잠긴 횟수를 기록하거나 나사가 미끄러졌는지 감지하는 데 사용됩니다.
1구 환기가 시작되고 정방향 회전(잠금 나사)만 가능하며 클러치 작동은 없으며 공기 모터는 미리 설정된 토크 값에 도달한 후 자동으로 정지합니다.
자동화 기계에 사용하기에 적합한 철제 중간 및 외부 시트를 채택하여 안정적인 작동을 제공합니다.
외부에서 조정 가능한 설계를 통해 엔지니어는 토크를 쉽게 조정할 수 있으며 조정 링을 통해 토크의 증가 또는 감소를 제어할 수 있습니다.
M5 신호 구멍은 공구의 시작과 정지를 감지할 수 있으며 나사가 잠긴 횟수를 기록하거나 나사가 미끄러졌는지 감지하는 데 사용됩니다.
모델 | 로드 속도 없음 | 무게 | 크기 | 공기압 | 최소 파이프 직경 | 공기 소비량 | 토크 범위 | 정확성 | 잠금 능력 | |||
A | B | C | 기계 치아 | 셀프 태핑 | ||||||||
rpm | g | mm | mm | mm | Kg/cm3 | mm | m³/분 | Kgf-cm | % | |||
T10MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MBD | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MBD | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MBD | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MBD | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MBD | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MBD | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MBD | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MBD | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 사양은 사전 예고 없이 변경될 수 있습니다.
★【맞춤 제작】고객의 요구에 따라 전용 사양을 맞춤 설정할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
★ [팁] 토크 값 범위는 참고용이며, 실제 토크 성능은 사용 조건 및 환경에 따라 달라질 수 있습니다.
★ [Tip] 부품의 내구성을 확보하고 공구의 수명을 연장하기 위해 작동 중 작동 토크는 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.
모델 | 로드 속도 없음 | 무게 | 크기 | 공기압 | 최소 파이프 직경 | 공기 소비량 | 토크 범위 | 정확성 | 잠금 능력 | |||
A | B | C | 기계 치아 | 셀프 태핑 | ||||||||
rpm | g | mm | mm | mm | Kg/cm3 | mm | m³/분 | Kgf-cm | % | |||
T10MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35MBD | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
T40MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45MBD | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48MBD | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50MBD | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55MBD | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60MBD | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65MBD | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68MBD | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 사양은 사전 예고 없이 변경될 수 있습니다.
★【맞춤 제작】고객의 요구에 따라 전용 사양을 맞춤 설정할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
★ [팁] 토크 값 범위는 참고용이며, 실제 토크 성능은 사용 조건 및 환경에 따라 달라질 수 있습니다.
★ [Tip] 부품의 내구성을 확보하고 공구의 수명을 연장하기 위해 작동 중 작동 토크는 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.
PLC 자동화 도구는 정확한 토크 제어를 위해 M5 신호 구멍에 연결할 수 있으며 플로팅 잠금 장치, 슬라이딩 톱니 또는 잠금 장치 누락을 방지할 수 있습니다.
부하가 미리 설정된 토크 값에 도달하면 공압 드라이버 클러치가 작동하고 모터가 자동으로 작동을 멈춥니다.
파이프라인을 구성할 때 정수 필터, 압력 조절 밸브, 오일 주입기 및 기타 장비를 설치해야 합니다.
공기압 파이프 직경 및 사용 공기압 선택은 공압 드라이버의 사양표를 참조하십시오.
자동화된 도구를 설치할 때 도구가 파이프라인 공기압에 의해 방해를 받지 않도록 급속 배기 밸브를 설치해야 합니다.
압력 센서를 사용하여 공압 드라이버의 M5 신호 커넥터에 연결합니다.
【메모】
상징 | 부품명 |
P | 공기압 소스 |
A | 정수 필터 |
B | 압력 조절 밸브 |
C | 아첨꾼 |
D | 솔레노이드 밸브 |
E | 급속 배기 밸브 |
F | M5 압력 센서 |
S | 공압 드라이버 |
X1 | 1/4' PT 은색 육각형 배기 구멍 |
X2 | 1/4' PT 검은색 육각형 공기 흡입구 |
M5 | M5 신호 구멍 |
PLC 자동화 도구는 정확한 토크 제어를 위해 M5 신호 구멍에 연결할 수 있으며 플로팅 잠금 장치, 슬라이딩 톱니 또는 잠금 장치 누락을 방지할 수 있습니다.
부하가 미리 설정된 토크 값에 도달하면 공압 드라이버 클러치가 작동하고 모터가 자동으로 작동을 멈춥니다.
파이프라인을 구성할 때 정수 필터, 압력 조절 밸브, 오일 주입기 및 기타 장비를 설치해야 합니다.
공기압 파이프 직경 및 사용 공기압 선택은 공압 드라이버의 사양표를 참조하십시오.
자동화된 도구를 설치할 때 도구가 파이프라인 공기압에 의해 방해를 받지 않도록 급속 배기 밸브를 설치해야 합니다.
압력 센서를 사용하여 공압 드라이버의 M5 신호 커넥터에 연결합니다.
【메모】
상징 | 부품명 |
P | 공기압 소스 |
A | 정수 필터 |
B | 압력 조절 밸브 |
C | 아첨꾼 |
D | 솔레노이드 밸브 |
E | 급속 배기 밸브 |
F | M5 압력 센서 |
S | 공압 드라이버 |
X1 | 1/4' PT 은색 육각형 배기 구멍 |
X2 | 1/4' PT 검은색 육각형 공기 흡입구 |
M5 | M5 신호 구멍 |
P1은 드라이버가 시작될 때 M5 신호 구멍에 의해 감지된 압력을 나타냅니다.
P0은 토크가 목표 값에 도달하면 M5 신호 구멍이 공기 압력을 켜짐에서 꺼짐으로 변경하고 압력 값이 0이 됨을 의미합니다.
압력 스위치 P1과 P0은 각각 On과 Off를 나타내며, 이를 통해 PLC에 통보됩니다.
Ts1은 공차 영역보다 작으므로 플로팅 잠금을 의미하고, Ts2는 잠금 공차 영역 내에 있으면 잠금이 완료되었음을 의미하며, Ts3은 공차 영역보다 크면 나사가 미끄러지는 것을 의미합니다.
P1은 드라이버가 시작될 때 M5 신호 구멍에 의해 감지된 압력을 나타냅니다.
P0은 토크가 목표 값에 도달하면 M5 신호 구멍이 공기 압력을 켜짐에서 꺼짐으로 변경하고 압력 값이 0이 됨을 의미합니다.
압력 스위치 P1과 P0은 각각 On과 Off를 나타내며, 이를 통해 PLC에 통보됩니다.
Ts1은 공차 영역보다 작으므로 플로팅 잠금을 의미하고, Ts2는 잠금 공차 영역 내에 있으면 잠금이 완료되었음을 의미하며, Ts3은 공차 영역보다 크면 나사가 미끄러지는 것을 의미합니다.
Q1: 공구를 작동할 때 어떤 토크 원칙에 주의해야 합니까?
A: 부품의 내구성을 보장하고 공구 수명을 연장하려면 작동 중 작동 토크가 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.
Q2: 공구가 작동하는 동안 회전 방향을 직접 전환할 수 있습니까?
답변: 이는 권장되지 않습니다. 작동을 멈추지 않고 정방향과 역방향을 전환하면 모터가 손상되거나 공구 수명이 단축될 수 있습니다. 올바른 접근 방식은 먼저 작동을 중지한 다음 정방향 및 역방향 스위치를 통해 회전 방향을 변경하는 것입니다.
Q3: 습한 환경이 공압 공구에 영향을 미치나요?
답: 그렇습니다. 습기가 많은 지역이나 습도가 높은 날씨로 인해 수증기가 공구 내부로 쉽게 유입되어 성능과 수명에 영향을 줄 수 있습니다. 공구의 정상적인 작동을 보장하려면 공기 공급 장치를 건조한 상태로 유지하기 위해 공기 건조기와 함께 사용하십시오.
Q4: 정품이 아닌 파이프 조인트를 사용할 수 있나요?
답변: 권장되지 않습니다. 정품이 아닌 파이프 조인트의 품질은 다양하며 이로 인해 공기 흡입구 너트가 과도하게 잠겨 미끄러짐, 공기 누출 또는 부품 손상과 같은 문제가 발생하여 공구 수명과 작동 안전에 영향을 미칠 수 있습니다.
Q1: 공구를 작동할 때 어떤 토크 원칙에 주의해야 합니까?
A: 부품의 내구성을 보장하고 공구 수명을 연장하려면 작동 중 작동 토크가 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.
Q2: 공구가 작동하는 동안 회전 방향을 직접 전환할 수 있습니까?
답변: 이는 권장되지 않습니다. 작동을 멈추지 않고 정방향과 역방향을 전환하면 모터가 손상되거나 공구 수명이 단축될 수 있습니다. 올바른 접근 방식은 먼저 작동을 중지한 다음 정방향 및 역방향 스위치를 통해 회전 방향을 변경하는 것입니다.
Q3: 습한 환경이 공압 공구에 영향을 미치나요?
답: 그렇습니다. 습기가 많은 지역이나 습도가 높은 날씨로 인해 수증기가 공구 내부로 쉽게 유입되어 성능과 수명에 영향을 줄 수 있습니다. 공구의 정상적인 작동을 보장하려면 공기 공급 장치를 건조한 상태로 유지하기 위해 공기 건조기와 함께 사용하십시오.
Q4: 정품이 아닌 파이프 조인트를 사용할 수 있나요?
답변: 권장되지 않습니다. 정품이 아닌 파이프 조인트의 품질은 다양하며 이로 인해 공기 흡입구 너트가 과도하게 잠겨 미끄러짐, 공기 누출 또는 부품 손상과 같은 문제가 발생하여 공구 수명과 작동 안전에 영향을 미칠 수 있습니다.
