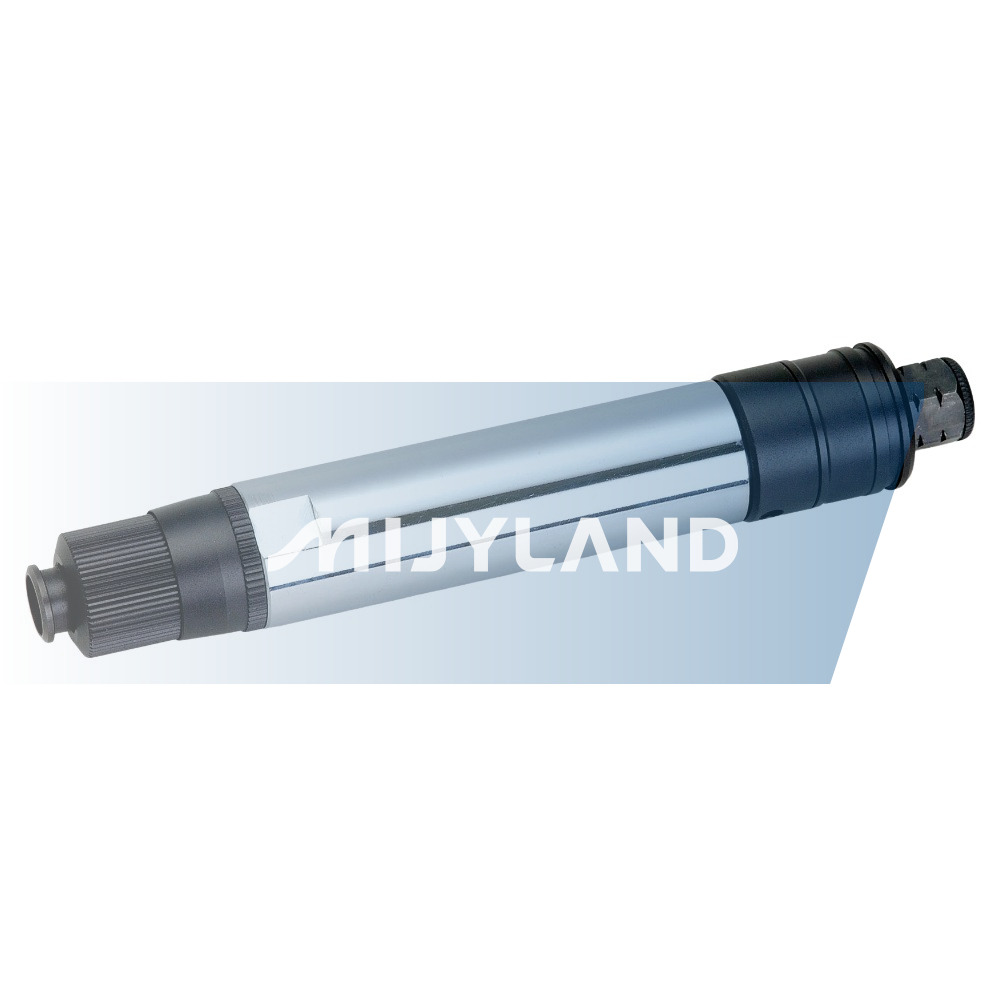

T-MPC 시리즈 | 자동 공압 드라이버 - 원홀 프레스

▲   사양은 사전 예고 없이 변경될 수 있습니다.
★【맞춤 제작】고객의 요구에 따라 전용 사양을 맞춤 설정할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
★ [팁] 토크 값 범위는 참고용이며, 실제 토크 성능은 사용 조건 및 환경에 따라 달라질 수 있습니다.
★ [Tip] 부품의 내구성을 확보하고 공구의 수명을 연장하기 위해 작동 중 작동 토크는 공구 최대 토크 값의 70%를 초과하지 않는 것이 좋습니다. 공구를 최대 토크로 장시간 사용하면 부품 마모가 가속화되고 공구 수명이 단축될 수 있습니다. 이 원칙은 적절한 모델을 선택하는 중요한 기초로도 사용될 수 있습니다.

제품 구조

설치 지침

• PLC 자동화 도구는 정확한 토크 제어를 위해 M5 신호 구멍에 연결할 수 있으며 플로팅 잠금 장치, 슬라이딩 톱니 또는 잠금 장치 누락을 방지할 수 있습니다.

• 부하가 미리 설정된 토크 값에 도달하면 공압 드라이버 클러치가 작동하고 모터가 자동으로 작동을 멈춥니다.

• 파이프라인을 구성할 때 정수 필터, 압력 조절 밸브, 오일 주입기 및 기타 장비를 설치해야 합니다.

• 공기압 파이프 직경 및 사용 공기압 선택은 공압 드라이버의 사양표를 참조하십시오.

• 자동화된 도구를 설치할 때 도구가 파이프라인 공기압에 의해 방해를 받지 않도록 급속 배기 밸브를 설치해야 합니다.

• 압력 센서를 사용하여 공압 드라이버의 M5 신호 커넥터에 연결합니다.

자동화된 M5 신호 홀 신호 참조

• P1은 드라이버가 시작될 때 M5 신호 구멍에 의해 감지된 압력을 나타냅니다.

• P0은 토크가 목표 값에 도달하면 M5 신호 구멍이 공기 압력을 켜짐에서 꺼짐으로 변경하고 압력 값이 0이 됨을 의미합니다.

• 압력 스위치 P1과 P0은 각각 On과 Off를 나타내며, 이를 통해 PLC에 통보됩니다.

• Ts1은 공차 영역보다 작으므로 플로팅 잠금을 의미하고, Ts2는 잠금 공차 영역 내에 있으면 잠금이 완료되었음을 의미하며, Ts3은 공차 영역보다 크면 나사가 미끄러지는 것을 의미합니다.

• Q1: 새로운 도구를 사용하기 전에 어떤 준비가 필요합니까?

  A: 처음 사용하기 전에 6kg/cm²의 고압을 사용하여 공구 내부의 과도한 윤활유를 배출한 후 잠금 작업을 진행하십시오. 그렇지 않으면 저전압에서 작동할 때 모터가 원활하게 작동하지 않을 수 있습니다.




• Q2: 도구는 토크가 표준에 도달했는지 어떻게 결정합니까?

  A: 부하가 사전 설정된 토크 값에 도달하면 잠금 정확성과 안전성을 보장하기 위해 클러치가 자동으로 작동하고 모터 작동이 중지됩니다.




• Q3: 정품이 아닌 파이프 조인트를 사용할 수 있나요?

  답변: 권장되지 않습니다. 정품이 아닌 파이프 조인트의 품질은 다양하며 이로 인해 공기 흡입구 너트가 과도하게 잠겨 미끄러짐, 공기 누출 또는 부품 손상과 같은 문제가 발생하여 공구 수명과 작동 안전에 영향을 미칠 수 있습니다.




• Q4: 파이프 조인트를 설치하기 전에 주의해야 할 사항은 무엇입니까?

  A: 먼저 배관에 이물질이 없는지 확인하고 조인트가 깨끗하고 손상되지 않았는지 확인하십시오. 올바르게 설치하면 공기 압력 이상 및 공구 오작동을 방지할 수 있습니다.
